Comprendre le fonctionnement d’une nourrice de plancher chauffant permet d’optimiser durablement le confort thermique d’un logement tout en maîtrisant sa consommation d’énergie. Cet élément souvent méconnu joue pourtant un rôle central dans la distribution de la chaleur à travers les différentes pièces de la maison, et sa bonne compréhension aide à mieux dialoguer avec les installateurs comme à anticiper l’entretien futur du système.
En bref
- La nourrice, ou collecteur, constitue le cœur du système hydraulique en assurant la distribution de l’eau chaude vers les différentes boucles du plancher chauffant.
- Elle se compose de deux tubes parallèles pour le départ et le retour de l’eau, équipés de vannes, de débitmètres et de purgeurs pour réguler le flux et évacuer l’air.
- L’installation stratégique de la nourrice au centre des zones chauffées permet de limiter les pertes de charge et d’optimiser l’efficacité énergétique du chauffage.
- Le système fonctionne en circuit fermé, où l’eau est chauffée par une chaudière ou une pompe à chaleur, avant de circuler dans les tubes noyés dans la chape.
- L’équilibrage précis des débits via les vannes et débitmètres est indispensable pour garantir une chaleur uniforme et éviter les disparités de température entre les pièces.
- La gestion intelligente de la température, notamment grâce aux thermostats et à la loi d’eau, permet de réduire significativement la consommation énergétique du logement.

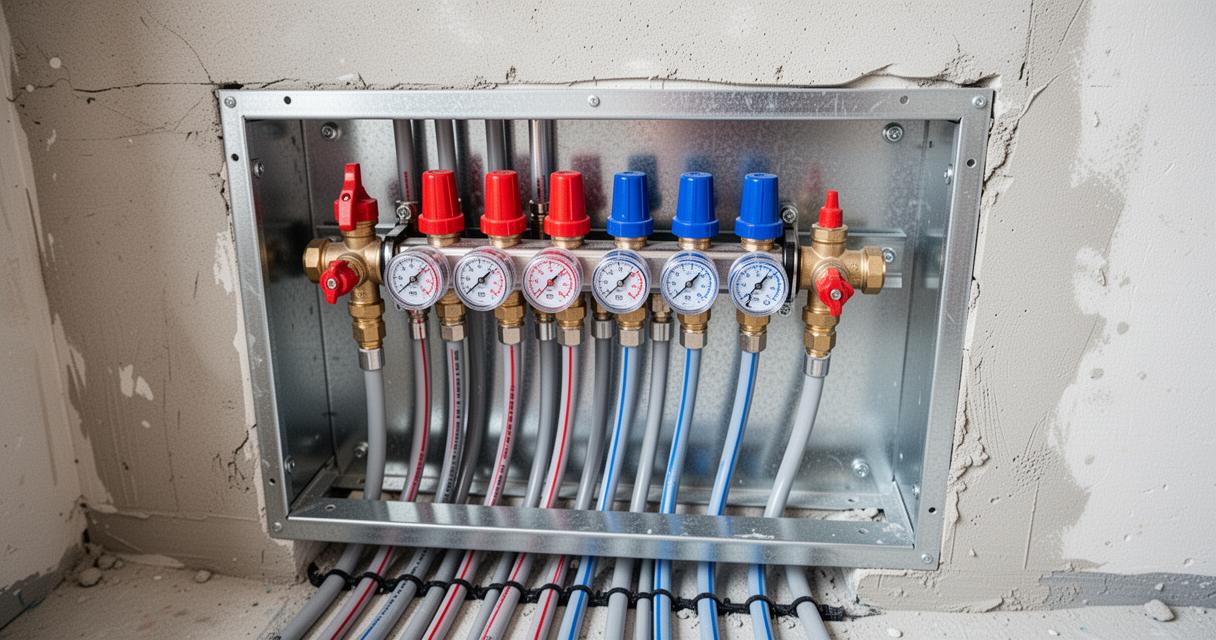

La nourrice de plancher chauffant : composition et rôle dans votre installation
Une nourrice, aussi appelée collecteur, constitue le cœur de tout système de chauffage hydraulique au sol. Pour bénéficier d’un accompagnement personnalisé, sachez que devis, études et échantillons Caleosol sont disponibles sous 48h, et une demande de contact reste possible pour toute question technique concernant votre projet. Concrètement, cet appareil se compose de deux tubes parallèles : l’un dédié au départ de l’eau chaude, l’autre au retour de l’eau refroidie après son passage dans les boucles. Chaque tube est équipé de raccords permettant de brancher plusieurs circuits, avec des configurations proposées à 2, 3, 4, 5, 6 ou 7 circuits selon la surface à chauffer. Les collecteurs les plus performants, comme les modèles S3, peuvent même contrôler jusqu’à 120 mètres de tuyaux par circuit et gérer jusqu’à 12 circuits au total, offrant ainsi une grande flexibilité pour les grandes surfaces ou les habitations sur plusieurs niveaux.

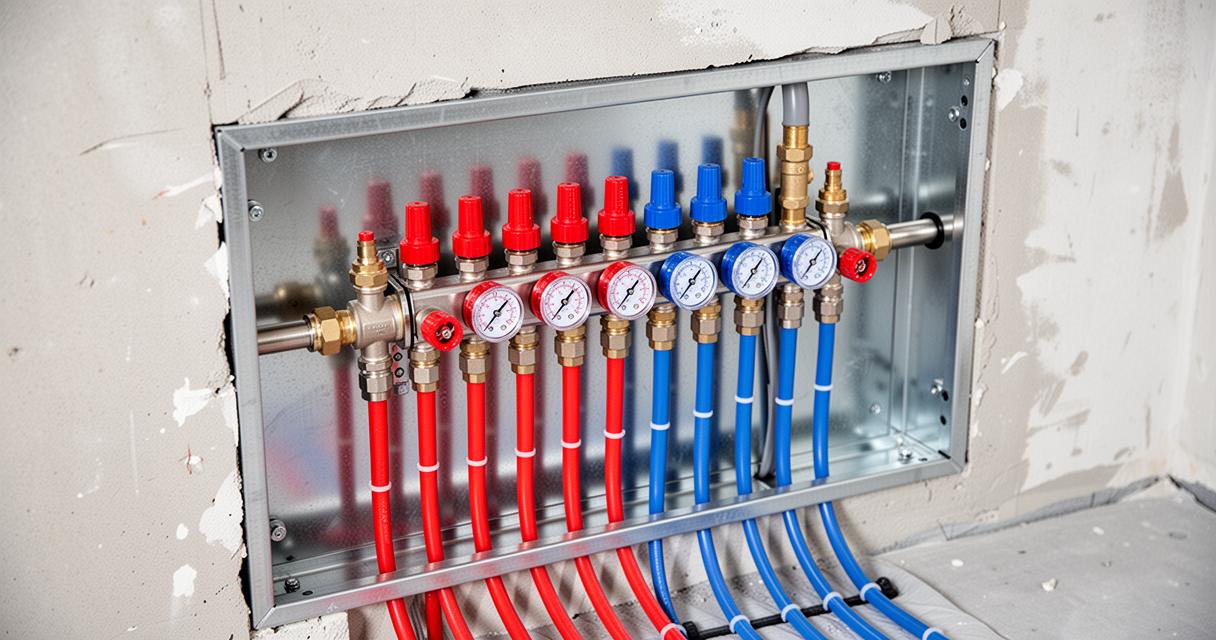

Les éléments constitutifs d’une nourrice hydraulique
Chaque nourrice intègre plusieurs composants essentiels au bon fonctionnement de l’installation : des vannes de réglage, des débitmètres visuels permettant de contrôler le flux d’eau dans chaque boucle, ainsi que des purgeurs automatiques ou manuels facilitant l’évacuation de l’air emprisonné dans le circuit. Un thermostat vient généralement compléter le dispositif pour réguler la température ambiante, tandis qu’une pompe de circulation assure le mouvement de l’eau dans l’ensemble du réseau. Certains fabricants comme Warmup Plc, entreprise fondée en 1994 et certifiée ISO 9001:2015 qui a d’ailleurs remporté le prix de la Reine pour les entreprises en 2020, proposent des collecteurs garantis jusqu’à 10 ans, gage de fiabilité sur le long terme.

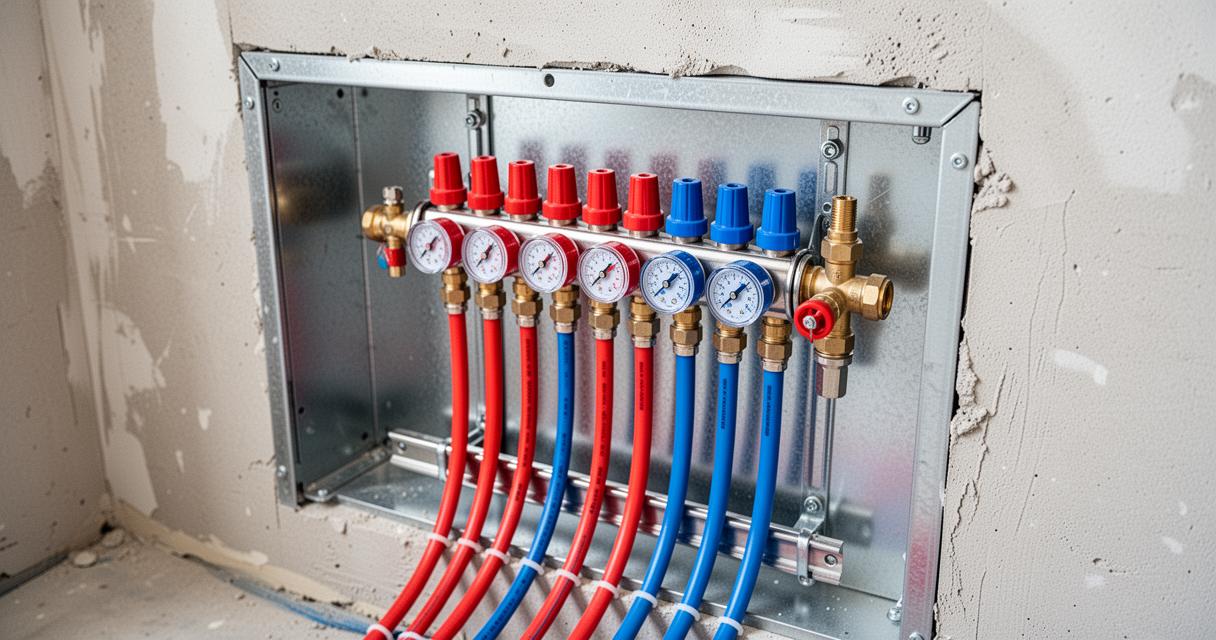

Le positionnement stratégique de la nourrice dans le circuit de chauffage
L’emplacement de la nourrice n’est jamais laissé au hasard : il est recommandé de l’installer au centre des zones chauffées afin de limiter les pertes de charge et d’assurer une distribution de chaleur homogène dans toutes les pièces. Cette position centrale réduit la longueur des tuyaux nécessaires et améliore l’efficacité énergétique globale du système. Dans les maisons à étages, il est tout à fait possible d’installer plusieurs collecteurs, un par niveau par exemple, ce qui simplifie grandement la gestion des zones et permet un réglage indépendant de chaque espace de vie.
Le circuit hydraulique : circulation de l’eau et régulation de la température
Le principe de fonctionnement repose sur une boucle fermée où l’eau chauffée circule en continu. Que le système soit alimenté par une chaudière classique ou par une pompe à chaleur air-eau, l’eau part de la nourrice à une température généralement comprise entre 20 et 60 degrés Celsius, ajustable selon les besoins spécifiques de chaque logement et selon la saison.
Le parcours de l’eau chaude à travers les boucles de chauffage
Une fois sortie du collecteur, l’eau chaude parcourt les tubes noyés dans la chape du plancher, transmettant progressivement sa chaleur au sol puis à l’air ambiant de la pièce. Ce mode de diffusion, plus doux et plus homogène qu’un radiateur classique, permet d’atteindre une puissance maximale de 100 W/m² pour un plancher chauffant, alors que la réglementation RT2012 exige généralement une puissance d’environ 60 W/m² seulement, laissant ainsi une marge confortable pour les périodes de grand froid. L’épaisseur du plancher chauffant rafraîchissant reste par ailleurs très fine, de l’ordre de 2 cm, ce qui facilite son intégration dans les rénovations comme dans les constructions neuves. Une fois refroidie, l’eau retourne vers la nourrice par le second tube, où elle est de nouveau réchauffée avant de repartir dans le circuit.
Les vannes de réglage et débitmètres pour équilibrer chaque zone
L’équilibrage du système est une étape déterminante pour garantir une chaleur uniforme dans toutes les pièces. Les vannes de réglage présentes sur chaque circuit permettent d’ajuster le débit d’eau en fonction de la longueur de la boucle et des besoins thermiques de la zone concernée. Un point de vigilance mérite d’être signalé : lorsque la longueur d’une boucle dépasse 60 mètres avec un débit supérieur à 2 litres par minute, des problèmes de circulation peuvent apparaître, nécessitant alors l’installation d’une pompe supplémentaire avec environ 6 mètres de refoulement pour compenser les pertes de charge. Ce réglage fin, souvent réalisé grâce à un logiciel de calepinage gratuit fourni par certains fabricants, garantit une répartition optimale de la chaleur sans zone surchauffée ni pièce trop froide.
Réglage et maintenance de votre nourrice pour une performance optimale
Un système bien réglé n’est pas seulement plus confortable, il est aussi nettement plus économique. L’installation d’un thermostat performant peut à elle seule réduire la facture énergétique de 10% à 29%, tandis qu’une bonne gestion de la loi d’eau, c’est-à-dire l’ajustement automatique de la température de départ selon la température extérieure, permet une économie supplémentaire de 10% à 20%. Ces chiffres montrent à quel point le paramétrage initial et le suivi régulier de l’installation ont un impact direct sur les économies d’énergie réalisées chaque année.
Les étapes pour paramétrer les débits selon vos besoins thermiques
Le réglage des débits s’effectue circuit par circuit, en tenant compte de la surface desservie et de la longueur de tuyau installée. Un micro-moteur pour réglage de nourrice, disponible actuellement en promotion à 23,90€ TTC, facilite grandement cette opération en automatisant l’ouverture et la fermeture des vannes selon les besoins détectés par le thermostat. Le COP, ou coefficient de performance, varie également selon les températures choisies : à titre d’exemple, avec une température extérieure de 0°C, un COP de 2,94 est obtenu pour une température de chauffage de 40°C, contre un COP nettement meilleur de 3,36 lorsque la température de chauffage est abaissée à 35°C. Ce constat illustre l’intérêt de privilégier des températures de départ modérées pour maximiser l’efficacité énergétique de l’ensemble du système, qu’il soit couplé à une pompe à chaleur, à une solution de géothermie ou même à des échangeurs de chaleur à plaques comme les séries Ba-12, Ba-16 ou Ba-32 utilisées dans certaines installations plus complexes.
La purge du système et l’entretien préventif de la nourrice
La présence d’air dans les circuits reste l’une des causes principales de dysfonctionnement d’un plancher chauffant, provoquant des bruits de circulation ou une baisse de performance localisée. Une purge régulière du système, effectuée directement au niveau des purgeurs intégrés à la nourrice, permet d’évacuer cet air indésirable et de restaurer une circulation fluide de l’eau. Il est également conseillé de vérifier périodiquement l’état des vannes, des joints et du débit global de l’installation. Pour les particuliers souhaitant renouveler leur équipement à moindre coût, certains distributeurs proposent actuellement un déstockage des collecteurs Nordic Tec avec des prix jusqu’à 15% moins chers que le tarif habituel, livraison gratuite comprise en France métropolitaine et en Belgique sous 3 à 4 jours généralement. À titre indicatif, un collecteur 2 circuits est ainsi proposé à 77,99€ au lieu de 84,99€, un modèle 4 circuits à 97,49€ au lieu de 104,99€, et un collecteur 7 circuits à 126,99€ au lieu de 139,99€, permettant à chacun de trouver une solution adaptée à la taille de son installation, qu’il s’agisse d’un plafond chauffant rafraîchissant, de radiateurs réversibles ou d’un système de déneigement extérieur.
